- Transformator arus sesuai dengan standar GB20840.2-2014dan IEC60044-1
- Tingkat insulasi terukur: 24/65/125kV
- Nilai arus sekunder: 5A atau 1A
- Frekuensi terukur: 50Hz atau 60Hz
- Suhu sekitar:-5 derajat ~+40 derajat
| Nilai arus primer (A) | Kombinasi kelas akurasi | Nilai keluaran sekunder (VA) | arus termal 1s (kA) | Nilai arus dinamis (kA) | |||
| 0.2(S) | 0.5(S) | 10P10 | 10P15 | ||||
| 20-150 |
0.2(S)10.2 0.2(S)10.5 0.2(S)/10P10 0.5(S)/10P10 |
10 | 10 | 15 | 10 | 150 lin | 375lin |
| 200 | 31.5 | 80 | |||||
| 300-500 | 45 | 112.5 | |||||
| 600,800 |
0.2(S)/10P15 0.5(S)/10P15 |
15 | 20 | 20 | 15 | 63 | 130 |
| 1000,1200 | 80 | 160 | |||||
Gambar Dimensi Keseluruhan

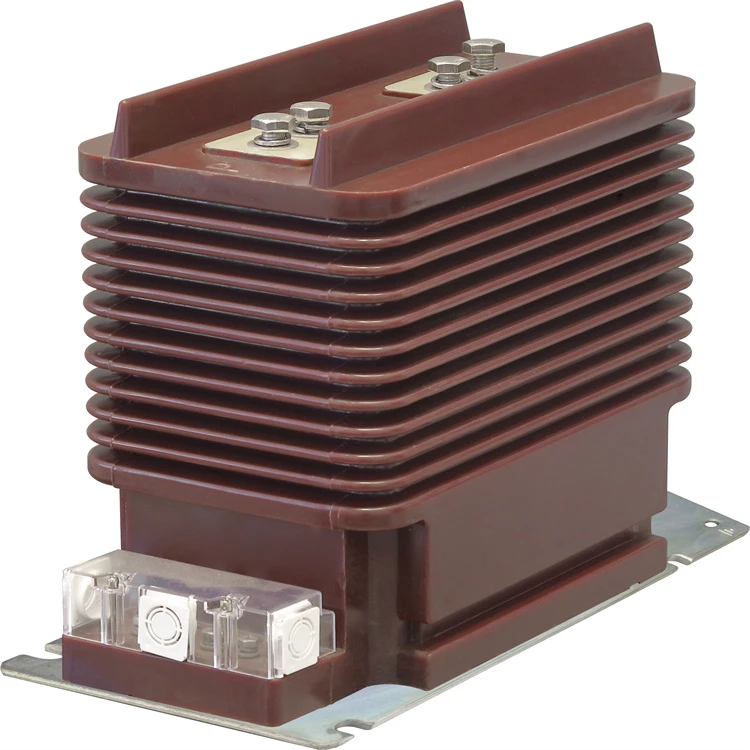

LZZBJ9-24-180b/2 , LZZBJ9-24-180b/4
LZZBJ9-24-180b/2,LZZBJ9-24-180b/4, trafo arus satu fasa dalam ruangan, digunakan untuk mengukur arus bolak-balik (AC) dengan menghasilkan arus yang dikurangi secara akurat sebanding dengan arus dalam rangkaian. Trafo jenis ini biasanya digunakan dalam aplikasi kelistrikan tegangan tinggi untuk pengukuran dan relai proteksi di industri tenaga listrik.
Fitur Utama
- Peringkat Tegangan: Angka "24" dalam penunjukannya biasanya menunjukkan bahwa ia dirancang untuk sistem dengan tegangan pengenal 24 kV.
- Peringkat Saat Ini: "180b/2",180b/4 mengacu pada peringkat lancar primer dan rasio lancar sekunder. Misalnya, ini dapat menunjukkan peringkat arus primer 180 A dengan arus sekunder 1 A atau 5 A, bergantung pada varian model tertentu.
- Isolasi dan Perlindungan: Dirancang untuk beroperasi di lingkungan bertegangan tinggi, ia memiliki insulasi yang kuat untuk menahan tekanan listrik dan memastikan pengoperasian yang aman.
- Ketepatan: Transformator arus LZZBJ9-24-180b/2,LZZBJ9-24-180b/4 dibuat untuk memberikan akurasi tinggi dalam pengukuran arus, yang penting untuk fungsi pengukuran dan relai proteksi.
- Konstruksi: Kemungkinan dirancang dengan konstruksi inti padat atau inti terbelah, dikemas dalam wadah yang tahan lama untuk melindungi dari faktor lingkungan.
Aplikasi
- Sistem Distribusi Tenaga Listrik: Digunakan di gardu induk dan panel distribusi.
- Fasilitas Industri: Bekerja di pusat kendali motor dan switchgear.
- Bangunan Komersial: Digunakan untuk manajemen dan pemantauan energi.
- Utilitas: Integral dengan infrastruktur jaringan untuk pengukuran dan perlindungan.
