Sebagai pemasok sistem tegangan medium (MV), saya telah menyaksikan secara langsung peran penting yang dimainkan oleh sistem pemantauan dalam meningkatkan kinerja dan keandalan jaringan tegangan menengah. Di blog ini, saya akan berbagi wawasan tentang cara menggunakan sistem pemantauan secara efektif untuk mengoptimalkan kinerja sistem tegangan menengah, mengacu pada pengalaman dan pengetahuan industri saya.
Memahami pentingnya pemantauan dalam sistem tegangan menengah
Sistem tegangan menengah adalah tulang punggung dari banyak aplikasi industri, komersial, dan utilitas. Mereka mendistribusikan daya dari jaringan transmisi tegangan tinggi untuk mengakhiri - pengguna, dan setiap gangguan dalam sistem ini dapat menyebabkan kerugian finansial yang signifikan, bahaya keselamatan, dan downtime operasional. Sistem pemantauan memberikan data waktu nyata pada berbagai parameter sistem MV, seperti tegangan, arus, suhu, dan kualitas daya. Data ini sangat penting untuk mendeteksi masalah potensial lebih awal, mencegah kegagalan, dan memastikan operasi sistem yang efisien.
Parameter kunci untuk dipantau
Voltase

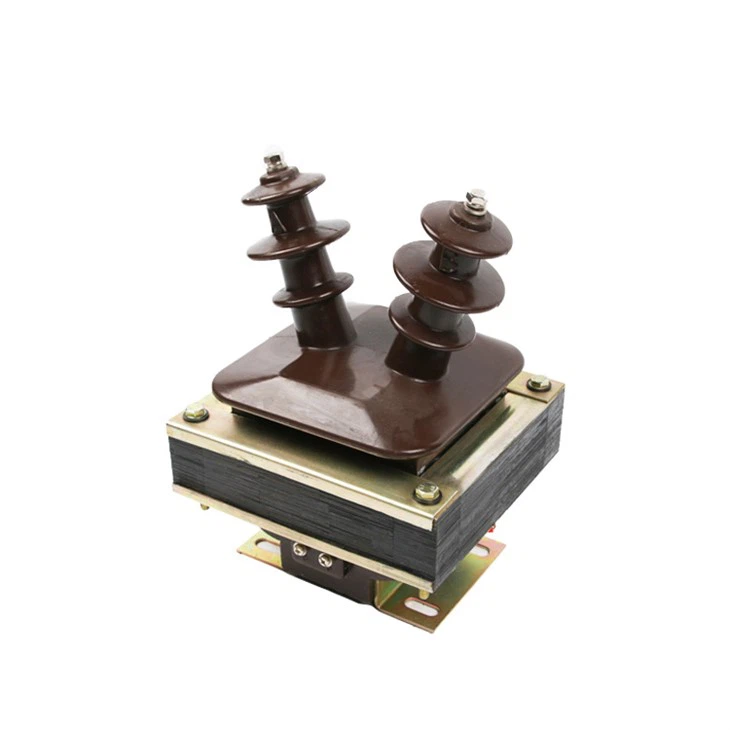

Tegangan adalah salah satu parameter terpenting dalam sistem tegangan menengah. Penyimpangan dari tegangan nominal dapat menyebabkan kerusakan peralatan, pengurangan efisiensi, dan masalah kualitas daya. Level tegangan pemantauan membantu dalam mengidentifikasi over - tegangan atau di bawah kondisi tegangan. Misalnya, jika tegangan dalam sistem 12 kVTransformator 12 kVsecara konsisten lebih tinggi dari nilai pengenal, itu dapat menyebabkan kerusakan isolasi pada transformator dan peralatan lainnya dari waktu ke waktu. Dengan terus memantau tegangan, operator dapat mengambil tindakan korektif seperti menyesuaikan tap changers atau mengkonfigurasi ulang jaringan untuk mempertahankan tegangan dalam batas yang dapat diterima.
Saat ini
Pemantauan arus sangat penting untuk menilai beban pada sistem dan mendeteksi aliran arus abnormal. Over - Kondisi saat ini dapat menunjukkan sirkuit pendek, kelebihan beban, atau peralatan yang salah. Misalnya, peningkatan arus yang tiba -tiba di pengumpan dapat menyarankan sirkuit pendek hilir. Dengan menganalisis data saat ini, tim pemeliharaan dapat dengan cepat menemukan dan mengisolasi kesalahan, meminimalkan dampak pada sisa sistem. Selain itu, memantau profil saat ini dari waktu ke waktu dapat membantu dalam peramalan beban dan perencanaan kapasitas, memastikan bahwa sistem dapat menangani permintaan di masa depan.
Suhu
Suhu adalah parameter penting untuk kesehatan peralatan tegangan menengah, terutama transformator dan switchgear. Suhu tinggi dapat mempercepat penuaan bahan isolasi, mengurangi umur peralatan dan meningkatkan risiko kegagalan. Memantau suhu belitan di aTransformator potensial 33 kv CTAtau kontak dalam switchgear dapat memberikan tanda -tanda peringatan dini yang terlalu panas. Hal ini memungkinkan operator untuk mengambil tindakan pencegahan seperti mengurangi beban atau meningkatkan ventilasi sebelum masalah serius terjadi.
Kualitas Daya
Masalah kualitas daya seperti harmonik, sag tegangan, dan flicker dapat memiliki dampak signifikan pada kinerja peralatan listrik. Harmonik, misalnya, dapat menyebabkan kerugian tambahan pada transformator dan motor, yang menyebabkan berkurangnya efisiensi dan peningkatan pemanasan. Memantau parameter kualitas daya membantu dalam mengidentifikasi sumber masalah ini dan menerapkan langkah -langkah mitigasi yang tepat. AFaktor Daya Transformator Tegangan 3 Fase 0.8Dapat digunakan untuk mengukur dan menganalisis kualitas daya, dan dengan meningkatkan faktor daya, efisiensi keseluruhan sistem dapat ditingkatkan.
Jenis Sistem Pemantauan
Sensor - Pemantauan Berbasis
Sistem pemantauan berbasis sensor menggunakan berbagai jenis sensor untuk mengukur parameter fisik sistem MV. Sensor ini dapat dipasang langsung pada peralatan atau di jaringan. Misalnya, transformator arus digunakan untuk mengukur arus, sedangkan termokopel atau sensor inframerah dapat digunakan untuk mengukur suhu. Pemantauan berbasis sensor memberikan data waktu yang akurat dan nyata, memungkinkan untuk mendeteksi segera perubahan dalam sistem. Namun, pemasangan dan pemeliharaan sensor ini bisa mahal, terutama dalam jaringan MV skala besar.
Pemantauan jarak jauh
Sistem pemantauan jarak jauh menggunakan teknologi komunikasi seperti jaringan seluler, WI - FI, atau Ethernet untuk mengirimkan data dari sensor pemantauan ke pusat kontrol pusat. Ini memungkinkan operator untuk memantau sistem MV dari lokasi jarak jauh, memungkinkan respons cepat untuk masalah apa pun. Pemantauan jarak jauh sangat berguna untuk jaringan MV terdistribusi, di mana mungkin sulit untuk mengakses semua peralatan secara fisik. Ini juga memungkinkan analisis data dan tren, yang dapat membantu dalam memprediksi masalah di masa depan dan mengoptimalkan kinerja sistem.
Perangkat Elektronik Cerdas (IED)
IED adalah perangkat pemantauan dan kontrol lanjutan yang mengintegrasikan berbagai fungsi seperti perlindungan, pengukuran, dan komunikasi. Mereka dapat digunakan dalam switchgear MV, transformator, dan peralatan lainnya. IED dapat mengumpulkan dan menganalisis data secara lokal, dan kemudian mengirimkan informasi yang relevan ke pusat kontrol. Mereka juga memiliki kemampuan untuk melakukan tes diagnostik diri dan memberikan peringatan dini tentang potensi kegagalan. IED menjadi semakin populer dalam sistem MV karena fungsi dan keandalannya yang tinggi.
Menggunakan data pemantauan untuk peningkatan sistem
Pemeliharaan prediktif
Salah satu manfaat paling signifikan dari sistem pemantauan adalah kemampuan untuk menerapkan strategi pemeliharaan prediktif. Dengan menganalisis data pemantauan, tim pemeliharaan dapat memprediksi kapan peralatan cenderung gagal dan menjadwalkan kegiatan pemeliharaan yang sesuai. Misalnya, jika suhu transformator secara bertahap meningkat dari waktu ke waktu, itu dapat menunjukkan masalah dengan sistem pendingin atau kelebihan beban. Dengan mendeteksi tren ini lebih awal, pemeliharaan dapat dijadwalkan sebelum transformator gagal, mengurangi downtime dan biaya pemeliharaan.
Manajemen beban
Data pemantauan juga dapat digunakan untuk manajemen beban. Dengan memahami profil beban sistem MV, operator dapat membuat keputusan berdasarkan informasi tentang pelepasan beban, pencukuran puncak, dan penyeimbangan beban. Misalnya, selama periode permintaan tinggi, sistem dapat dikonfigurasi ulang untuk menggeser beban non -esensial ke off - jam sibuk. Ini membantu dalam mengurangi beban keseluruhan pada sistem, meningkatkan efisiensinya, dan menghindari kelebihan beban.
Optimalisasi Sistem
Data pemantauan memberikan wawasan yang berharga tentang kinerja sistem MV, yang dapat digunakan untuk optimasi sistem. Dengan menganalisis data, operator dapat mengidentifikasi area di mana sistem dapat ditingkatkan, seperti mengurangi kerugian, meningkatkan kualitas daya, atau meningkatkan kapasitas. Misalnya, jika faktor daya sistem 3 - fase rendah, tindakan korektif seperti memasang kapasitor koreksi faktor daya dapat diambil untuk meningkatkan efisiensi sistem.
Menerapkan sistem pemantauan
Perencanaan
Sebelum menerapkan sistem pemantauan, penting untuk melakukan penilaian menyeluruh terhadap sistem MV. Ini termasuk mengidentifikasi peralatan dan parameter penting untuk memantau, menentukan persyaratan komunikasi, dan menyiapkan infrastruktur penyimpanan dan analisis data. Fase perencanaan juga harus mempertimbangkan anggaran, sumber daya yang tersedia, dan tujuan jangka panjang sistem.
Instalasi dan commissioning
Setelah perencanaan selesai, sistem pemantauan dapat dipasang. Ini melibatkan pemasangan sensor, IED, dan perangkat komunikasi, dan menghubungkannya ke jaringan. Setelah instalasi, sistem perlu ditugaskan untuk memastikan bahwa itu berfungsi dengan benar. Ini termasuk menguji sensor, mengkalibrasi perangkat, dan memverifikasi transmisi dan analisis data.
Pelatihan dan dukungan
Untuk memastikan penggunaan yang efektif dari sistem pemantauan, operator dan tim pemeliharaan perlu dilatih tentang cara menggunakan sistem dan menafsirkan data. Pelatihan harus mencakup topik seperti operasi sensor, analisis data, dan pemecahan masalah sistem. Selain itu, dukungan teknis yang berkelanjutan harus tersedia untuk mengatasi masalah apa pun yang mungkin timbul selama pengoperasian sistem pemantauan.
Kesimpulan
Sistem pemantauan adalah alat penting untuk meningkatkan kinerja dan keandalan sistem tegangan menengah. Dengan memantau parameter kunci seperti tegangan, arus, suhu, dan kualitas daya, operator dapat mendeteksi masalah potensial lebih awal, mengimplementasikan strategi pemeliharaan prediktif, dan mengoptimalkan kinerja sistem. Sebagai pemasok tegangan menengah, saya sarankan pelanggan mempertimbangkan menerapkan sistem pemantauan yang komprehensif untuk meningkatkan efisiensi dan umur panjang jaringan MV mereka.
Jika Anda tertarik untuk meningkatkan kinerja sistem tegangan menengah Anda dengan solusi pemantauan kami, kami mengundang Anda untuk menghubungi kami untuk diskusi terperinci dan negosiasi pengadaan. Tim ahli kami siap membantu Anda dalam menemukan sistem pemantauan terbaik untuk kebutuhan spesifik Anda.
Referensi
- Kualitas Sistem Tenaga Listrik, oleh Roger C. Dugan, Mark F. McGranaghan, Surya Santoso, dan H. Wayne Beaty.
- Buku Pegangan Switchgear Tegangan Sedang, oleh berbagai pakar industri.
- Buku Pegangan Perhitungan Tenaga Listrik, oleh Hadi Saadat.
